Chi mi può consigliare come realizzare un impianto a goccia?
Autore Messaggio

Iscritto il: 17/05/2020, 15:00
Messaggi: 24
Località: Fermo-Marche
Rispondi citando
Buongiorno,
Vorrei per la prima volta vorrei realizzare un impianto a goccia per la coltivazione delle mie orticole, non saprei come realizzarlo.
Ho a disposizione solamente un elettropompa ( da 10 litri al min) e un pozzo per attingere l'acqua.

Quali materiali ulteriori sono necessari per realizzare l'impianto e come regolare la pressione nei tubi evitando i distacchi improvvisi ?

Grazie per l'attenzione


17/01/2022, 11:28
Profilo
Sez. Supporto Didattico
Sez. Supporto Didattico
Avatar utente

Iscritto il: 13/03/2008, 19:23
Messaggi: 63476
Località: Pinzolo (TN) - Firenze
Formazione: Laurea in Scienze agrarie
Rispondi citando
Quanto è grande l'orto? E in piano?

_________________
Segui Agraria.org anche su Facebook Immagine e Twitter Immagine!

Sei già iscritto all' Associazione di Agraria.org? ;)


17/01/2022, 11:32
Profilo WWW

Iscritto il: 17/05/2020, 15:00
Messaggi: 24
Località: Fermo-Marche
Rispondi citando
Il mio orto è lungh. 20 m per largh. 4 m


21/01/2022, 15:32
Profilo
Sez. Il mio Orto
Sez. Il mio Orto
Avatar utente

Iscritto il: 12/06/2018, 14:55
Messaggi: 2447
Località: Roma
Rispondi citando
Partiamo esaminando tre condizioni essenziali per decider come procedere:
poiché accenni a disponibilità di pozzo, il tuo orto si trova a ridosso di abitazione?
Intendi produrre in modo continuato nell’anno o solo estivo?
Lo spazio orto è molto soleggiato?
Iniziamo a considerare che gli ortaggi estivi nel periodo di calura hanno bisogno minimo di acqua giornaliere da ½ a ¾ di litro per ogni singola parte radicale.
Non è utile mettere un impianto a goccia per disperderla per scorrimento nel canale. Gli ortaggi quando sono in produzione desiderano irrigazioni personalizzate ovvero che di più e chi di meno.
Consiglio migliore predisporre le file a pettine quindi tante linee da 3/3,5mt. posizionate per la lunghezza che vorrai utilizzare dei 20 mt disponibili, la distanza minima per coltivare ortaggi da frutto ritengo nel tuo orto di piccole dimensioni sia 50cm e in una fila da 3 mt avrai 7 piantine del tipo pomodori fagioli fagiolini melanzane peperoni etc. – per le zucchine dovrai aumentare le distanze a 80/100 cm.
lo spazio del tuo orto larghezza 4 metri la superficie coltivata si riduce a 3 mt per ovvio corridoio di passaggio laterale e per le pratiche dei lavori,

Pertanto considerando che nell’orto tu possa realizzare 10 file doppie da 3mt di larghezza con ortaggi vari (4 mt lo spazio totale terra ) posizionando le file a 80 cm tra loro = 20 file x 7 ortaggi cadauna avrai circa 140 piantine con un consumo acqua minimo ½ litro a piantina = 140x0.5 = 70 litri minimo da impiegare, che in estate diventano 100, nota bene la goccia deve cadere a distanza minima dalla parte radicale 10-15 cm non di più.
La pompa di cui accenni dici che ti porta 10 litri ma non accenni a quale prevalenza, forse all’uscita del pozzo? E con quale diametro di tubo misuri i 10 litri . Per il tuo orto minimo occorre una elettropompa centrifuga standar minimo da ½ HP.
Per la realizzazione della rete irrigazione ci sono vari modelli tubi da impiegare, dipende dalle caratteristiche dell’acqua, se calcarea non è consigliabile utilizzare ala gocciolante ma bensì tubo PVC-PN6 leggero facile da spostare a fine stagione diametro di fila 16mm e con una linea principale/laterale del 32 mm sui a cui è facile innestare raccordi ad innesto rapido oppure con raccordi a giunzione in polipropilene, gli irrigatori a goccia ce ne sono di tanti modelli e per ogni esigenza.


I più sicuri sono quelli a passo regolabile ovvero puoi regolare il gocciolamento/quantità sul tipo di ortaggio che stai coltivando e sono anche ispezionabili per una pulizia causa mucillagine dell’acqua che si crea per riscaldamento diurno. Per una irrigazione mirata che è meglio fare la sera o al mattino presto, occorre installare un timer e ci sono ottimi modelli a 40 €.
Alla pompa dovrai collegare un polmone di pressione ovvero un autoclave per automatizzare l’irrigazione, meglio se metti una vasca/serbatoio in PVC da 500 litri tra pozzo e elettropompa per evitare acqua troppo fredda di pozzo nel periodo estivo.
Per fare questo ricarico di serbatoio di devi avvalere di un esperto che sappia realizzare l’impianto a baypass tra il pozzo/vasca e orto. Se il pozzo non è profondo allora non servirà.
Se hai un mag. nelle vicinanza inizia a prendere confidenza con i mateiali per irrigazione
se hai tempo per visionare i metodi di irrigazioni e pacciamatura dell'orto cliccahttps://www.forumdiagraria.org/il-mio-orto-f89/l-orto-di-rubescens-t123321.html nella sezione <il mio orto> ci sonio anche altri miei link 2018 2019 2020 in cui puoi attingere a immagini imp irtrigazione

_________________
saluti Pino, Rubescens

“Il valore di una persona che merita ammirazione risiede in ciò che è capace di dare e non in ciò che è capace di prendere.” Albert Einstein


22/01/2022, 12:43
Profilo
Sez. Il mio Orto
Sez. Il mio Orto
Avatar utente

Iscritto il: 12/06/2018, 14:55
Messaggi: 2447
Località: Roma
Rispondi citando
ti fornisco uno schemino base per il tuo orto. ciao
se intendi mettere un sarbatoio occorre aggiungere due elettrovalvole NC per realizzare il bypass. pompa-serbatoio


Allegati:
IMG_20220122_193730.JPG [ 73.51 KiB | Osservato 416 volte ]

_________________
saluti Pino, Rubescens

“Il valore di una persona che merita ammirazione risiede in ciò che è capace di dare e non in ciò che è capace di prendere.” Albert Einstein
22/01/2022, 20:48
Profilo
Sez. Il mio Orto
Sez. Il mio Orto
Avatar utente

Iscritto il: 12/06/2018, 14:55
Messaggi: 2447
Località: Roma
Rispondi citando
Allegato:
IMG_20220123_123545_Edited.JPG [ 115.06 KiB | Osservato 394 volte ]
funzionamento AUTOMATICO a pressione:
RETE v.220 chiuso
TIMER OROLOGIO inserito
Int. V1-NA SPENTO - Valvola V1 disattiva
Int.V2 spento - VALVOLA V2-NC disattiva
VALVOLA SFERA: VS3 chiusa - VS4 aperta
ELETTROPOMPA ATTIVA DA CONTATTI PRESSOSTATO e IMPOSTAZIONE CON Timer
allo scadere del tempo/timer il polmone arresta l'elettropompa

FUNZIONAMENTO A CADUTA : è utile in caso di scarsa coltivazione secondo il periodo. L'eletttroppompa riempie in automatico la cisterna
Importante è posizionare la cisterna ad altezza H da terra minimo mt.1,5 . In questo caso il timer /orologio deve essere del tipo a bassa pressione.
il contatto di livello G1 gestisce il sistema riempimento cisterna con elettropompa e la caduta x irrigazione con TIMER
Quando il livello cisterna è al max la pompa si ferma e continua la caduta per Timer ancora attivo, il riempimentoin cisterna si riattiva al consumo di acqua
RETE 220 APERTO - con Int. V2 CHIUSO + G1 chiuso + V2 NC attiva + int.V1 chiuso Valvola V1 attiva-chiusa il riempimento della cisterna resta in automatico
VALVOLA SFERA VS4 CHIUSA inibisceil polmone e mantiene contatti di pressostato chiusi a riposo.

di certo occorre un badget per risolvere sistemi automatici altrimenti resta aprire più facile e chiudere a mano i rubinetti

_________________
saluti Pino, Rubescens

“Il valore di una persona che merita ammirazione risiede in ciò che è capace di dare e non in ciò che è capace di prendere.” Albert Einstein


23/01/2022, 13:57
Profilo
Sez. Il mio Orto
Sez. Il mio Orto
Avatar utente

Iscritto il: 12/06/2018, 14:55
Messaggi: 2447
Località: Roma
Rispondi citando
questi sono articoli facili per costruire le file su tubo del 16 mm
Allegato:
Lavaggio tubi x irrigazione di fila (19).JPG
Lavaggio tubi x irrigazione di fila (19).JPG [ 113.47 KiB | Osservato 390 volte ]
Allegato:
Lavaggio tubi x irrigazione di fila (4).JPG
Lavaggio tubi x irrigazione di fila (4).JPG [ 77.22 KiB | Osservato 390 volte ]
Allegato:
IMBUT (37)_Edited.JPG
IMBUT (37)_Edited.JPG [ 91.62 KiB | Osservato 390 volte ]
Allegato:
Lavaggio tubi x irrigazione di fila (1).JPG
Lavaggio tubi x irrigazione di fila (1).JPG [ 105 KiB | Osservato 390 volte ]


ATTENZIONE per forare il tubo si fa con apposita fustella dedicata ai tubi PVC, si vendono in mag. specializzati, non forare assolutamente con altri rimedi


https://www.manomano.it/gocciolatori-semplici-1796?model_id=32045516&referer_id=684092
molti articoli in polipropilene li trovi in mag. centri commerciali
https://www.leroymerlin.it/prodotti/stufe-climatizzatori-e-idraulica/impianti-per-carico-acqua-e-gas/tubi-e-raccordi-in-polietilene/

_________________
saluti Pino, Rubescens

“Il valore di una persona che merita ammirazione risiede in ciò che è capace di dare e non in ciò che è capace di prendere.” Albert Einstein


23/01/2022, 14:37
Profilo

Iscritto il: 17/05/2020, 15:00
Messaggi: 24
Località: Fermo-Marche
Rispondi citando

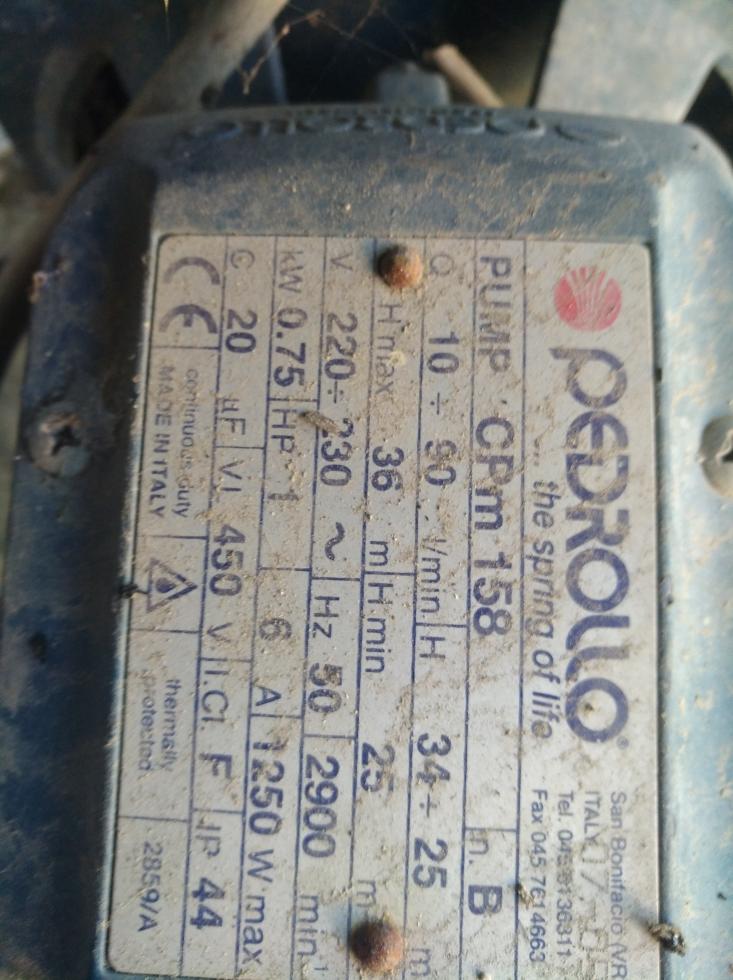

1)La foto descrive le caratteristiche della mia pompa.
Quanto verrebbe a costare i vari impianti?

Grazie


Allegati:
IMG_20220123_144636.jpg [ 92.92 KiB | Osservato 335 volte ]
26/01/2022, 9:30
Profilo
Sez. Il mio Orto
Sez. Il mio Orto
Avatar utente

Iscritto il: 12/06/2018, 14:55
Messaggi: 2447
Località: Roma
Rispondi citando
foto 1 impianto standard con Timer
Allegato:
IMG_20220126_122743.JPG [ 82.68 KiB | Osservato 317 volte ]

2 esempio di irrigazione a fue file per proda da innesto a T a linea principale
Allegato:
IMG_20220126_122757.JPG [ 93.13 KiB | Osservato 317 volte ]


2 valvola Europa 30
polmone 20
valvole sfera da 1" 8
rubinetto 3/4 6
pressostato+manom 40
raccordo a croce 8
tubo 32mm 30
tubo 16mm 25
gocciolatori 30
raccordi polipropilene 40
timer 40
varie raccordi ferro 11
altre raccorderie per tubo 16mm 12
importo presunto € 300

La tua elettropompa è ottima per potenza 1 HP.
La prevalenza che leggi in targhetta 10 litri 34 mt sono le quantità riferite a 7 metri di pescaggio e 27 metri in H.
Per ogni 10 mt lineari in piano a terra considera una perdita di prevalenza 1 mt H, per un orto di mt 20 più le derivazioni 3 per 20= 80 mt linerai = 8 mt H. Avrai una prevalenza totale 7H aspirazione + 8 H per scorrimento lineare in piano = 15 mt di prevalenza a carico della pompa. Poiché a 24 metri la portata indicata è 90 litri avrai da regolare di molto la pressione a valle del pressostato mediante la valvola a sfera in uscita e mediante il valvolino per che farei a due linee a T per ogni proda di ortaggi come da schema per ogni derivazione una uscita per due file tubo da 16mm.
La pompa immagino , poiche anch'io ne ho due Pedrollo uguali alla tua, che la pomap si allogiata fuori dal pozzo in quanto hai fatto foto.
importante che il tubo di aspirazione sia da 1" e non più di sette metri (Contolla bene) e uscita almeno 1" fino a primo T di Orto da 32mm.
se metti un tubo in aspirazione meno di 1" si riduce la prevalenza e la portata all'uscita.
a quale livello-Mt, si trova l'acqua dalla superficie orto?
Ti aggiungo una stima di preventivo di circa € 300,00 al 10 % di errore per un impianto come da foto 1 e 2 (dipende dove acquisti i prodotti)

_________________
saluti Pino, Rubescens

“Il valore di una persona che merita ammirazione risiede in ciò che è capace di dare e non in ciò che è capace di prendere.” Albert Einstein


26/01/2022, 14:17
Profilo

Iscritto il: 17/05/2020, 15:00
Messaggi: 24
Località: Fermo-Marche
Rispondi citando
Sistemi meno automatizzati di quelli descritti sopra ci sono?
Se provvedo ad attaccare direttamente il tubo da 16 mm alla pompa, aggiungendo filtro, e poi andando ad ramificare l'impianto su 4 linee funziona uguale (senza cisterne , temporizzatori, valvole) o si distaccheranno i tubi?


08/02/2022, 14:42
