Pompa bertolini 31s, qualche info please!
Autore Messaggio

Iscritto il: 06/09/2018, 15:50
Messaggi: 208
Rispondi citando
Ciao a tutti.
Ho un vecchio sistema di irrorazione che sto tentando di restaurare per poterlo utilizzare nei miei campi.

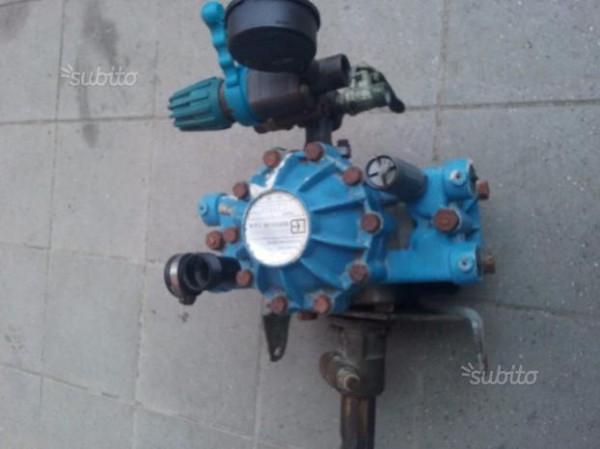

La pompa (credo) è una bertolini mod 31s, purtroppo la targhetta non è più leggibile perchè corrosa, ma dovrebbe essere questa (immagine da web)
Allegato:
dd5b3a4bf0e500d953b3c0507435a188_thumb.jpg [ 23.49 KiB | Osservato 1211 volte ]


Suddetta pompa è ferma da 25 anni circa, ho provato a farla funzionare ma non tira, nè espelle acqua.

Sono totalmente a digiuno circa questi aggeggi, quindi prima di portarla a riparare (magari è una sciocchezza...) volevo capire qualcosa in più, dato che non trovo elementi utili nelle mie ricerche sul web.

Togliendo i due grossi dadi da 19, sono riuscito a separare la parte superiore dalla pompa vera e propria, e ho scoperto che dentro c'è un liquido che PRESUMO sia olio, e credo non sia al suo livello funzionale (nella parte alta c'è un dado "trasparente" che forse doveva indicare il livello).

Mentre quel "coso rotondo" in cima alla pompa sembra avere un attacco per l'aria compressa, tipo valvola pneumatico.

Dato che non voglio fare danni, prima di procedere ad uno smontaggio più impegnativo per vedere se ci sono incrostazioni da qualche parte, volevo prima capirci qualcosa, magari basta aggiungere olio o aria compressa.
Ogni informazione sarà utile.


02/11/2021, 13:58
Profilo

Iscritto il: 28/12/2017, 9:28
Messaggi: 135
Località: Prato
Rispondi citando
Non sono assolutamente esperto, però ho una pompa a membrane Udor modello kappa 40, a cui ho dovuto sostituire le membrane perchè non teneva la pressione e sputava il tappo dell'olio. Il funzionamento di tali pompe dovrebbe essere più o meno similare. Se hai trovato l'olio di colore biancastro significa che è emulsionato con l'acqua e che le membrane non fanno più tenuta e sono da sostituire. Dove c'è la valvola da camera d'aria, se non ho capito male, c'è una camera di compensazione, che serve ad assorbire i colpi d'ariete quando si interrompe il flusso della pompa e anche li dentro c'è una membrana. Tale camera se non ricordo male deve essere gonfiata a circa 3 bar. Per vedere se la membrana è buona puoi provare a ricontrollare dopo un po' di tempo la pressione. Su YouTube ci sono qualche video interessante. Prova a cercare repair kappa 40 e intanto cominci a farti un'idea.
Spero di esserti stato utile.
Nel caso ho l'esploso e il manuale della mia pompa, fammi sapere se ti possono interessare e magari li pubblico


03/11/2021, 22:21
Profilo

Iscritto il: 06/09/2018, 15:50
Messaggi: 208
Rispondi citando
Grazie mille.
Appena posso cercherò di trovare quei video in rete.
Se non è contro il regolamento del forum, pubblica pure i documenti, tutto torna utile prima o poi! :D


04/11/2021, 10:16
Profilo

Iscritto il: 28/12/2017, 9:28
Messaggi: 135
Località: Prato
Rispondi citando

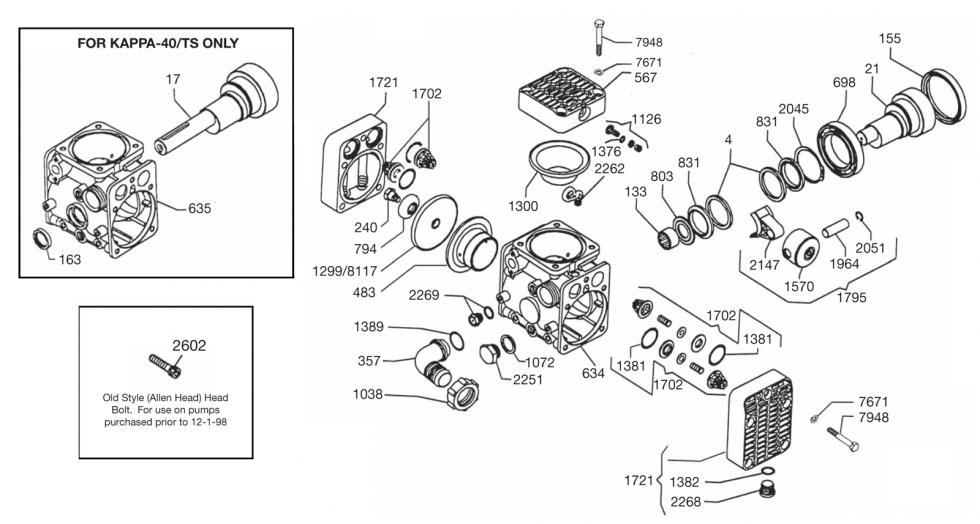

Invio l'esploso della mia pompa e appena ho la possibilità pubblico anche il manuale


Allegati:
kappa40_schematic.jpg [ 67.92 KiB | Osservato 1154 volte ]
04/11/2021, 12:28
Profilo

Iscritto il: 28/12/2017, 9:28
Messaggi: 135
Località: Prato
Rispondi citando
Metto anche il manuale della mia pompa, faccio notare che all'interno c'è una sezione interessante denominata, Inconvenienti cause e rimedi.
Spero di essere stato utile.


Allegati:
080594 - 3.2 (07-20) - Manuale Pompe Membrana.pdf [313.83 KiB]
Scaricato 174 volte
05/11/2021, 7:53
Profilo

Iscritto il: 06/09/2018, 15:50
Messaggi: 208
Rispondi citando
Grazie, sei stato gentilissimo.


05/11/2021, 17:52
