LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
Autore Messaggio
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando
Finalmente ho concluso la costruzione della mia incubatrice.
Ho utilizzato materiali di recupero tranne naturalmente i termostato.

Ho iniziato costruendo una cassa di legno dimensioni 60x40x30 cm spessore 2 cm utilizzando delle assi di un bancale, assemblandole, piallando, levigando e stuccando.
Ho un minimo di manualità e questo aiuta.
Ho lasciato una finestrella di circa cm 20x8 alla quale applicherò un vetrocamera sempre autocostruito.

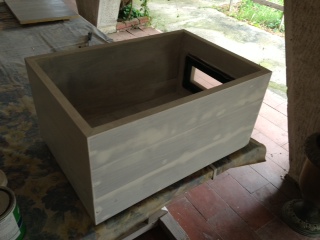

Nella foto si vede la cassa assemblata, stuccata, con due mani di impegnante all'acqua ed una prima mano di smalto bianco.

Allegato:
2.JPG [ 33.56 KiB | Osservato 1890 volte ]
Allegato:
3.JPG [ 40.29 KiB | Osservato 1890 volte ]

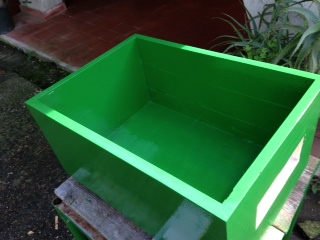

ho poi dato due mani di smalto verde

Allegato:
4.JPG [ 37.02 KiB | Osservato 1890 volte ]

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 10:32
Profilo
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando

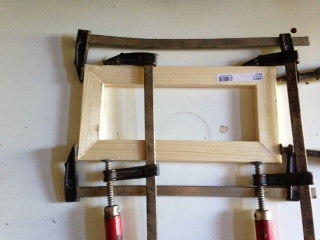

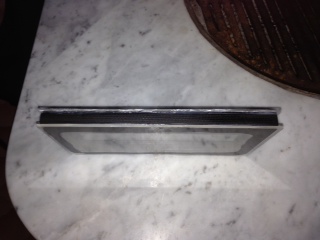

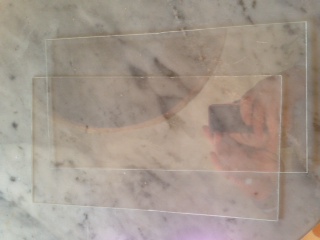

ho realizzato il vetrocamera pensando al fatto che l'isolamento e la coibentazione fosse migliore. per fare ciò ho costruito in legno il telaio al quale ho applicato i due strati di plexiglass da 3 mm

Allegato:
5.JPG [ 32.8 KiB | Osservato 1887 volte ]
Allegato:
6.JPG [ 25.09 KiB | Osservato 1887 volte ]
Allegato:
7.JPG [ 27.56 KiB | Osservato 1887 volte ]


ed infine l'ho applicato alla cassa che nel frattempo ho coibentato con del polistirene da 3 cm

Allegato:
8.JPG [ 38.06 KiB | Osservato 1887 volte ]

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 10:37
Profilo
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando
Allegato:
9.JPG [ 33.46 KiB | Osservato 1886 volte ]

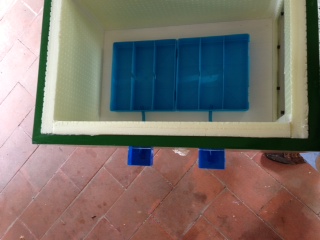

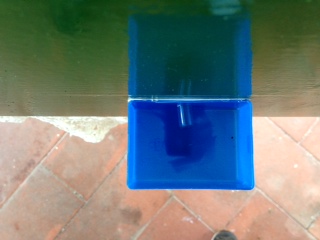

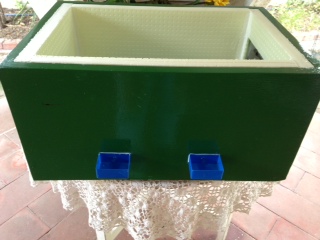

sono passato poi alla realizzazione delle vaschette per l'acqua che ho pensato di realizzare in plastica con il rabbocco esterno utilizzando delle scatoline porta minuteria prese al brico per 2-3 euro

Allegato:
10.JPG [ 33.54 KiB | Osservato 1886 volte ]
Allegato:
11.JPG [ 27.58 KiB | Osservato 1886 volte ]
Allegato:
12.JPG [ 31.62 KiB | Osservato 1886 volte ]

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 10:41
Profilo
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando
Allegato:
13.JPG [ 25.82 KiB | Osservato 1886 volte ]

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 10:41
Profilo
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando

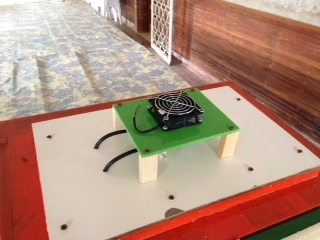

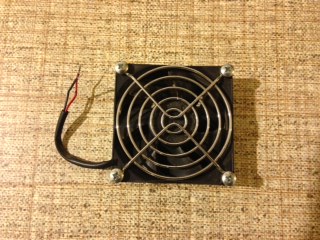

sono passato poi alla strumentazione interna partendo dalla ventola di un PC da 12 V. alimentandola con un caricabatteria del telefono da 5,3 V gira un po' meno freneticamente e secondo me è proprio l'ideale

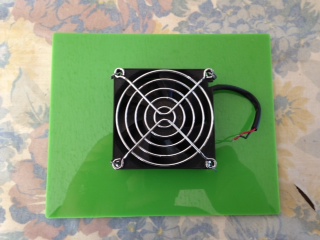

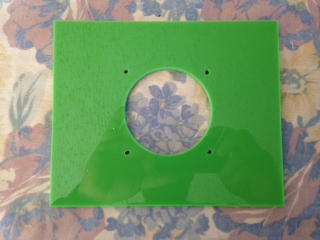

L'ho montata su un pezzo di plexiglass verde che farà da sostegno alla ventola e da schermo di protezione cosi che la luce delle lampadine non irraggerà direttamente le uova

Allegato:
14.JPG [ 36.9 KiB | Osservato 1886 volte ]
Allegato:
15.JPG [ 51.9 KiB | Osservato 1886 volte ]
Allegato:
16.JPG [ 32.86 KiB | Osservato 1886 volte ]
Allegato:
17.JPG [ 36.19 KiB | Osservato 1886 volte ]

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 10:47
Profilo
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando
Allegato:
18.JPG [ 30.52 KiB | Osservato 1885 volte ]

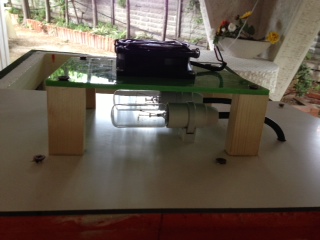

la ventola e lo schermo le ho poi fissate al coperchio, anch'esso in legno recuperato, coibentato e rivestito con un foglio da 3 mm di bachelite bianca disponendo le due lampadine da 40w

Allegato:
19.JPG [ 32.88 KiB | Osservato 1885 volte ]
Allegato:
20.JPG [ 40.1 KiB | Osservato 1885 volte ]

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 10:50
Profilo
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando

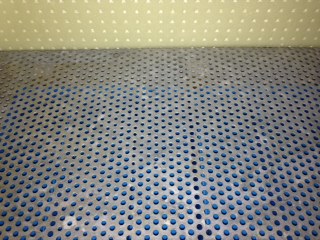

ho continuato mettendo una lamiera zincata forata. mi sembra l'ideale perché non può rovinarsi e deformarsi con l'umidità ed in più, essendo in metallo va a costituire un bel volano termico.

Allegato:
21.JPG [ 39.12 KiB | Osservato 1882 volte ]

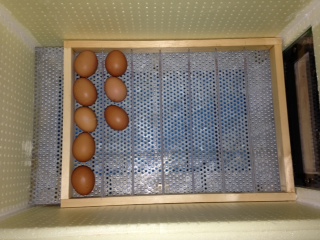

sono passato poi al girauova manuale orizzontale semplicemente costruendo un telaio di legno con degli elettrodi da saldatore messi ogni 5,5 cm con distanziatori.

Allegato:
22.JPG [ 43.39 KiB | Osservato 1882 volte ]

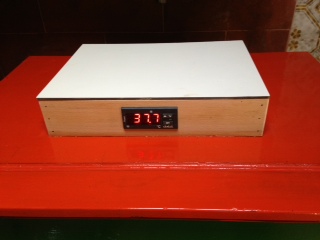

infine, sopra il coperchio, la parte elettrica

Allegato:
23.JPG [ 24.27 KiB | Osservato 1882 volte ]
Allegato:
24.JPG [ 27.14 KiB | Osservato 1882 volte ]


il termostato ha un'isteresi di 0,1 °C e mantiene l'incubatrice tra 37.7 e 37.8°C

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 10:57
Profilo
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando

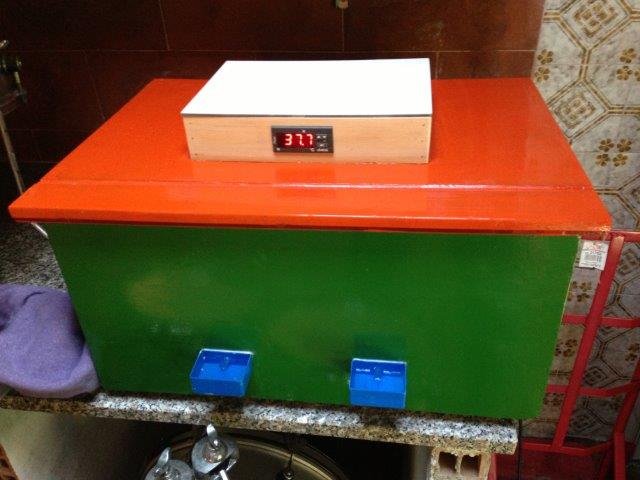

ecco l'incubatrice finita
Non si vedono ma ho praticato 6 fori da 18 mm per il ricambio d'aria.
Ha una capacità di 35 uova di gallina.
La coibentazione ottimale fa si che le lampadine si accendano per circa 35", dopo di che si spengono, la temperatura rimane invariata per 4'45", scende di un decimo di grado in altri 3'30" e poi si riaccende per 35" e così via.

Allegato:
25.JPG [ 41.37 KiB | Osservato 1881 volte ]

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 11:01
Profilo
Avatar utente

Iscritto il: 23/06/2010, 15:41
Messaggi: 285
Rispondi citando
la spesa effettiva è stata di 3/4 euro delle vaschette di plastica e 2,50 euro del foglio di polistirene perché tutto il resto è materiale che avevo già a disposizione. Il termostato mi è stato prestato da un amico, il resto, legno di recupero, stucco, impregnante e smalti, lamiera e plexiglass li avevo già.
In ogni caso se avessi dovuto comprare tutto penso che non avrei speso più di 30 euro termostato escluso

_________________
"...vegnarà anca par tì quel del formaio..."


29/04/2013, 11:15
Profilo
Avatar utente

Iscritto il: 12/03/2012, 22:23
Messaggi: 160
Località: biella
Rispondi citando
Bravissimo molto ben costruita.
Adesso e ora di metterla in funzione.


29/04/2013, 11:28
