ciao a tutti,
sono uno studente di agraria e dovrei progettare una stalla di bovini da ingrasso da 250 capi con pavimentazione mista calcestruzzo e grigliato con inclinazione 2%.
La struttura è di cemento armato.
Vi allego un immagine.



Vorrei sapere meglio le misure per questa tipologia di stalla, del box, e poi per dimensionare le vasche liquame.
grazie

scusa, se ho ben capito, il pavimento pieno avrà una pendenza del 2% verso il grigliato se è così non è una buona idea perchè sulla parte inclinata bisognerà mettere della paglia per lettiera e questa, scivolando verso il grigliato, ne ostruirà le fessure e inoltre, cadendo in abbondanza nella fossa sotto-grigliato, causerà problemi di gestione del liquame...
così non può funzionare, casomai spiega meglio ciò che intendi

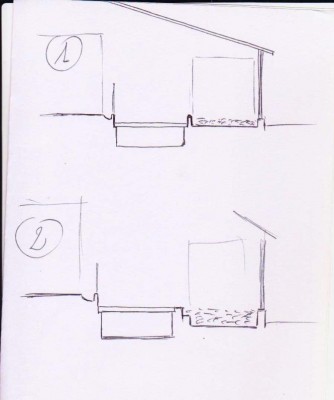

se vuoi orientarti verso un sistema misto, grigliato-lettiera, secondo me le possibilità sono queste nel disegno allegato, la soluzione n° 2, con gradini abbastanza alti ed accumulo permanente di lettiera, è molto diffusa in francia.

comunque tieni presente che, per quanto il sistema misto possa sembrare una soluzione razionale, non è molto consigliabile
liquame e letame richiedono sistemi di gestione completamente differenti tra loro e tu dovrai prevederli entrambi, richiedono diverse tipologie di attrezzature per la movimentazione, lo stoccaggio, la distribuzione sui campi...
solitamente adiacente alla lettiera inclinata si fa una corsia in cui scorre un raschiatore meccanico o vi si passa con la pala del trattore, cosi andrai a gestire unicamente letame solido

allora dal muro come si vede in figura 1.50m di pavimetazione a calcestruzzo e il resto a grigliato con pendenza del 2% verso la pavimentazione a calcestruzzo, dunque verso il muro e non verso la corsia di foraggiamento

sinceramente non mi è molto chiaro ciò che vuoi realizzare
in ogni caso il grigliato deve essere sistemato in piano!
poi non ho capito l'utilità di un'area in calcestruzzo di un metro e mezzo, sei sicuro che stiamo parlando di bovini?
forse è meglio se fai una descrizione più dettagliata del progetto, misure più precise dei box, numero di animali che dovrebbero contenere, sistemi di gestione delle deiezioni, ecc...
